Duvar C

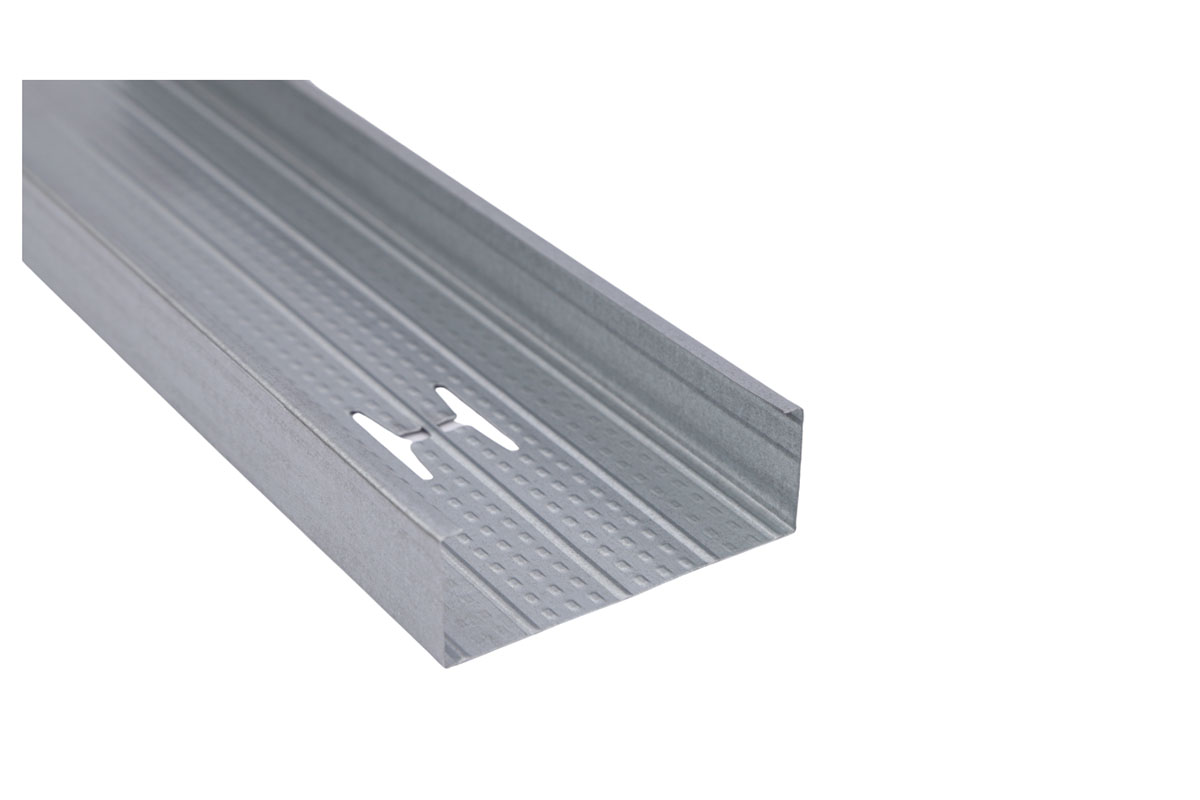

Duvar C 50 mm

Tanım
Sıcak daldırma galvanizli çeliklerden soğuk şekil verme yöntemi ile üretilen, iç mekan bölme duvar ve giydirme duvar uygulamalarında Duvar U 75 profillerin içine geçirilerek kullanılan taşıyıcı profillerdir.

Tamamlayıcı Ürünler
Duvar U 75 Profil, Vidalar ve UMS Aksesuarları

Duvar C 75 mm

Tanım
Sıcak daldırma galvanizli çeliklerden soğuk şekil verme yöntemi ile üretilen, Duvar C 75 profillerinin terazide olmasını sağlayan, taşıyıcı duvar profilleridir.

Tamamlayıcı Ürünler
Duvar C 75 Profil, Vidalar ve UMS Aksesuarları

Teknik Özellikler

Duvar C 50 mm

Kalınlık	0,40 mm - 1,00 mm
Uzunluk	3000 mm standart boy* *Özel siparişlerde 2000–8000 mm aralığında üretim yapılmaktadır.
Paketleme	0,40 mm – 0,60 mm: 12 adet/bağ 0,70 mm – 1,00 mm: 8 adet/bağ
Çelik Tipi	DX51D (EN 10346 standardına uygun)
Galvaniz Kalınlığı	Z100, Z140, Z275
Yangın Dayanım Sınıfı	A1 Sınıfı
Akma Dayanımı	≥ 240 N/mm²

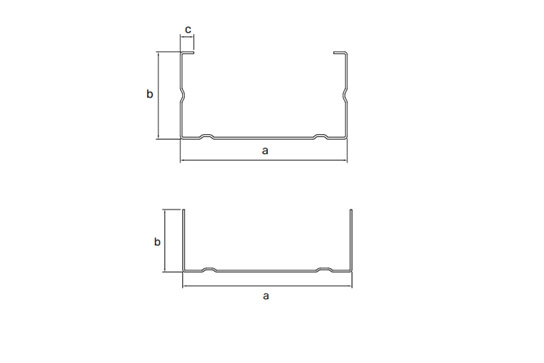

Ölçüler

Kalınlık (mm)	a (mm)	b (mm)	c (mm)	Ix* (cm⁴)	Iy* (cm⁴)
0,40	74	35	6	0,9799	5,5507
0,45	74	35	6	1,1095	6,2668
0,50	74	35	6	1,2390	6,9828
0,60	74	35	6	1,4981	8,4148
0,70	74	35	6	1,7572	9,8469
0,80	74	35	6	2,0163	11,2789
0,90	74	35	6	2,2754	12,7110
1,00	74	35	6	2,5345	14,1430
0,50	74	40	7	1,4300	8,4267
0,60	74	40	7	1,7160	10,1121
0,70	74	40	7	2,0020	11,7974
0,80	74	40	7	2,2880	13,4827
0,90	74	40	7	2,5740	15,1680
1,00	74	40	7	2,8600	16,8534
0,60	74	47	8	2,2140	13,6216
0,70	74	47	8	2,5830	15,9002
0,80	74	47	8	2,9520	18,1788
0,90	74	47	8	3,3210	20,4573
1,00	74	47	8	3,6900	22,7359

Duvar C 75 mm

Kalınlık	0,35 mm - 0,60 mm
Uzunluk	3000 mm standart boy* *Özel siparişlerde 2000–8000 mm aralığında üretim yapılmaktadır.
Paketleme	12 adet/bağ
Çelik Tipi	DX51D (EN 10346 standardına uygun)
Galvaniz Kalınlığı	Z100, Z140, Z275
Yangın Dayanım Sınıfı	A1 Sınıfı
Akma Dayanımı	≥ 140 N/mm²

Ölçüler

Kalınlık (mm)	a (mm)	b (mm)	c (mm)	Ix* (cm⁴)	Iy* (cm⁴)
0,35	75	24	6	0,2226	3,4871
0,40	75	24	6	0,2545	3,9851
0,45	75	24	6	0,2865	4,4831
0,50	75	24	6	0,3184	4,9811
0,60	75	24	6	0,3822	5,9770
0,40	75	30	6	0,4622	5,6678
0,45	75	30	6	0,5199	6,3687
0,50	75	30	6	0,5775	7,0696
0,60	75	30	6	0,6928	8,4715
